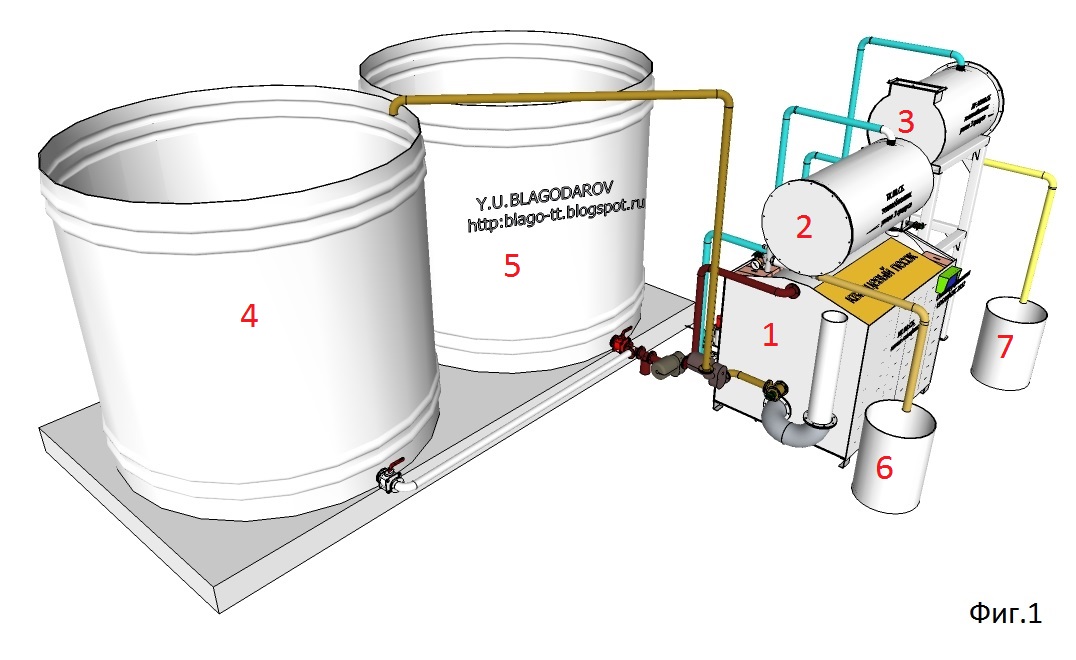

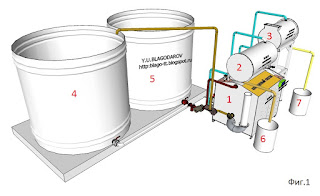

Комплекс для переработки нефти и
нефтепродуктов состоит из котла-газификатора 1, теплообменников первой стадии
конденсации 2 и второй стадии конденсации 3. Емкостей 4, 5, 6, 7 для сырья и
товарной (см.фиг.1)
В отличии от традиционно принятых
технологических схем переработки нефти, где газификация осуществляется в
трубчатом кубе, а конденсация, в ректификационной колонне, здесь газификация
сырья осуществляется за счет впрыска сырья на раскаленную внутреннюю поверхность кубовой емкости, а конденсация –
в теплообменниках.
При этом, конденсация в теплообменнике осуществляется только
одной фракции. Но это не означает, что мы не сможем получить из нефти
(отработанного масла) несколько фракций. Осуществляется это за счет повторной
переработки сырья. К примеру, у нас два теплообменника
2 и 3, а нам необходимо разделить нефть
на четыре фракции: прямогонный бензин –лигроин (температура конденсации, 40 –
160оС), керосин (160 – 200оС), соляровое масло (200 – 250
О С), гайзоль-мазут (250 – 400оС).Закачиваем сырье из
емкости 5, остаток неиспарившегося сырья
закачиваем в емкость 4.После того, как оставшееся сырье
перекочевало в емкость 4, производят перенастройку приборов. Сырье для
переработки берут из емкости 4, а остаток сырья закачивают в емкость 5.

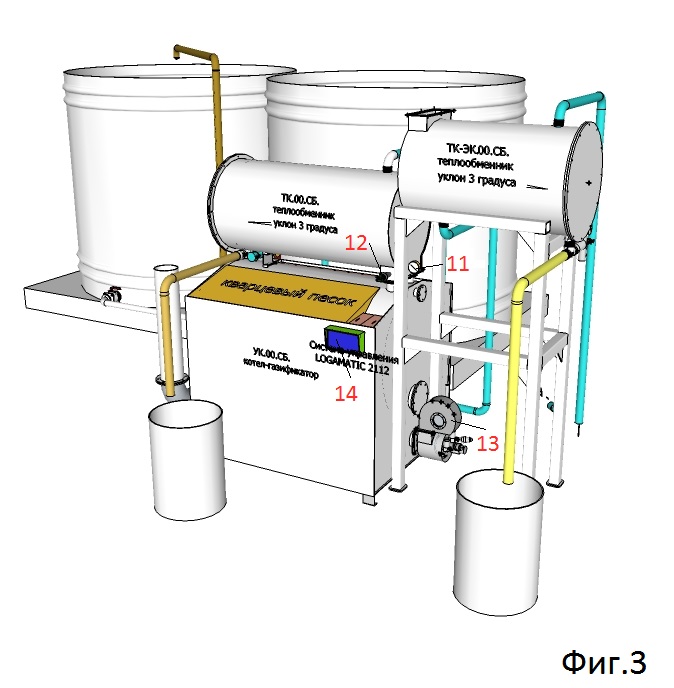

Температуру горючих газов на выходе из котла-газификатора устанавливают 420 оС. Следят за ней по термометру 11. Делается
это в связке термопара ТП 2388/1,ХК (12) – горелка ВНК90-ВА2,(13)
через систему управления LOGAVATIS 2112
(контроллер) 14.

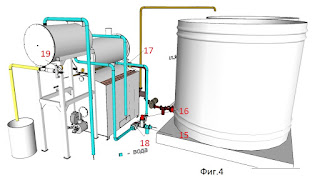

В первом теплообменнике 2 конденсируют гайзоль -мазут. Для конденсации
гайзоля-мазута через теплообменник 2 прогоняют
воду циркуляционным насосом 15. Циркуляционный
насос должен быть постоянно в работе. Шаровым краном 16
регулируют температуру конденсата – гайзоля-мазута. Она должна быть не выше 250
оС. на термометре 17. Не сконденсировавшиеся горючие газы, с
температурой не ниже 250 оС переходят в теплообменник 3.
В теплообменнике 3 прогоняют воду циркуляционным
насосом 15. Температуру конденсата - солярового
мала, регулируют шаровым краном 18. Она должна быть не выше 200 оС. на термометре 19.
Комплекс для переработки нефти и
нефтепродуктов состоит из котла-газификатора 1, теплообменников первой стадии
конденсации 2 и второй стадии конденсации 3. Сырье выбирается из емкости 5 а
остаток не переработанного сырья складируется в емкость 4. Далее, при заполнении емкости 4 забор сырья
производится из емкости 4.
Предоставим техдокументацию для самостоятельного изготовления.
Пишите:user-05@list.ru
